Wymiana żarówek na plafony LED – z pozoru prosta sprawa, a w praktyce...
Na Śląsku (Katowice, Bytom, Zabrze, Chorzów) w starych kamienicach, familokach i blokach z wielkiej płyty panuje moda na wymianę starych, ciężkich żyrandoli na nowoczesne, płaskie plafony LED (np. z marketów budowlanych). Klienci kupują sprzęt i myślą: "to tylko faza i zero, podłączę sam w 5 minut". I tu zaczynają się ogromne schody techniczne, które z reguły kończą się nocnym telefonem na moje pogotowie elektryczne. Jako uprawniony instalator (SEP E+D), muszę ostrzec przed trzema krytycznymi błędami.
Pułapka nr 1: Kruche, utlenione kable aluminiowe w suficie

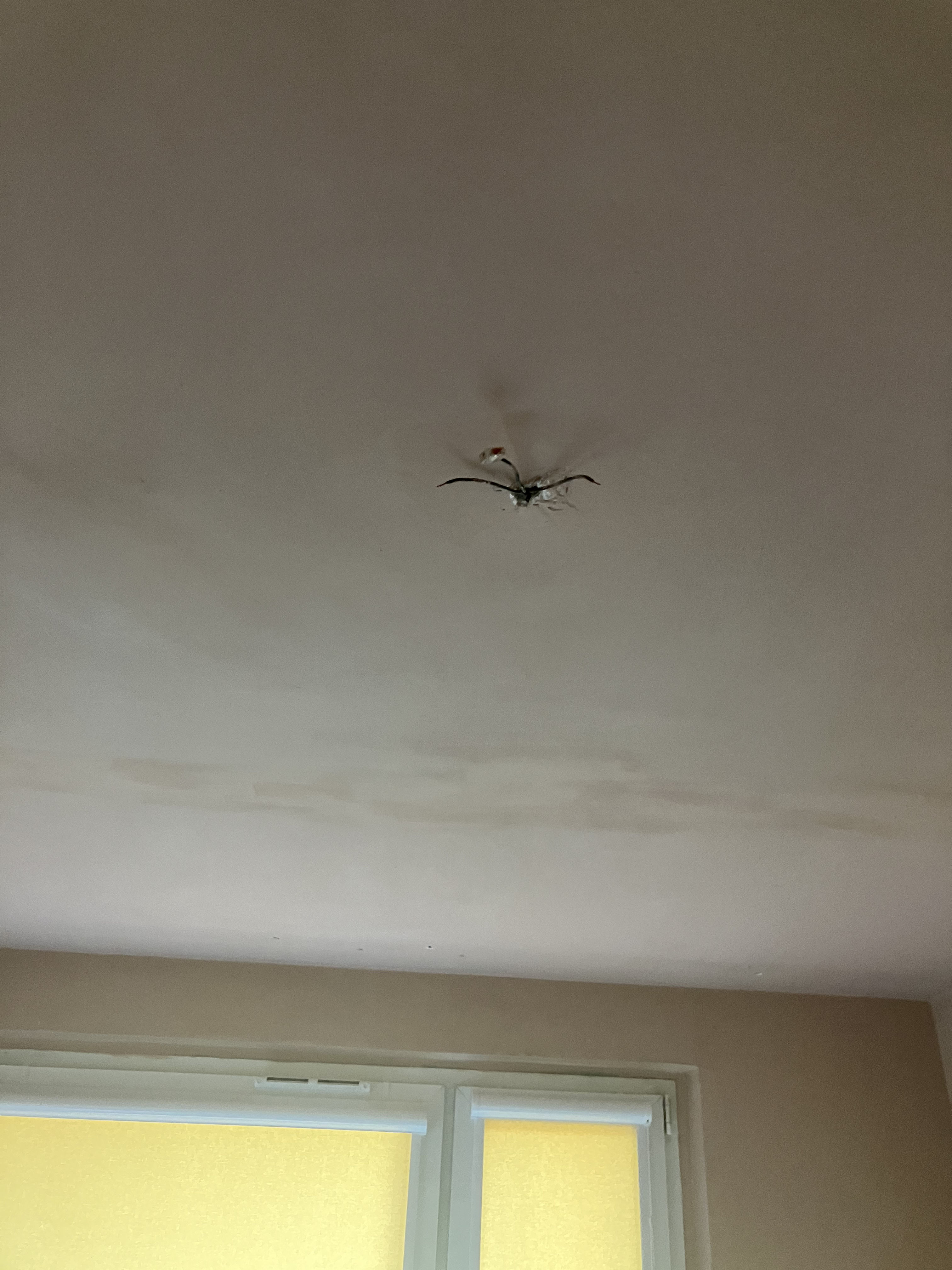

Kiedy demontujesz starą oprawę, z sufitu wystają zazwyczaj 40-letnie przewody aluminiowe (np. DYt 2x1,5 mm²). Przez dekady aluminium cyklicznie nagrzewało się od tradycyjnych żarówek wolframowych (często 100W) i drastycznie zmieniło swoją strukturę krystaliczną. Efekt? Aluminium staje się niesamowicie kruche. Przy pierwszej próbie wygięcia przewodu i wpięcia go do nowoczesnej kostki lub złączki w plafonie, drut po prostu ułamuje się równo z tynkiem. Zostajesz z dziurą w suficie i brakiem zasilania. Jak sobie z tym radzę zawodowo? Wykorzystuję specjalistyczne złączki instalacyjne (np. oryginalne WAGO 221) z obowiązkowym zastosowaniem pasty antykorozyjnej Alu-Plus. Pozwala to na chemiczne zabezpieczenie styku aluminium-miedź i bezpieczne przedłużenie upalonego kikuta bez konieczności kucia żelbetonowego sufitu.
Pułapka nr 2: Brak uziemienia (PE) a metalowa obudowa plafonu (Układ TN-C)

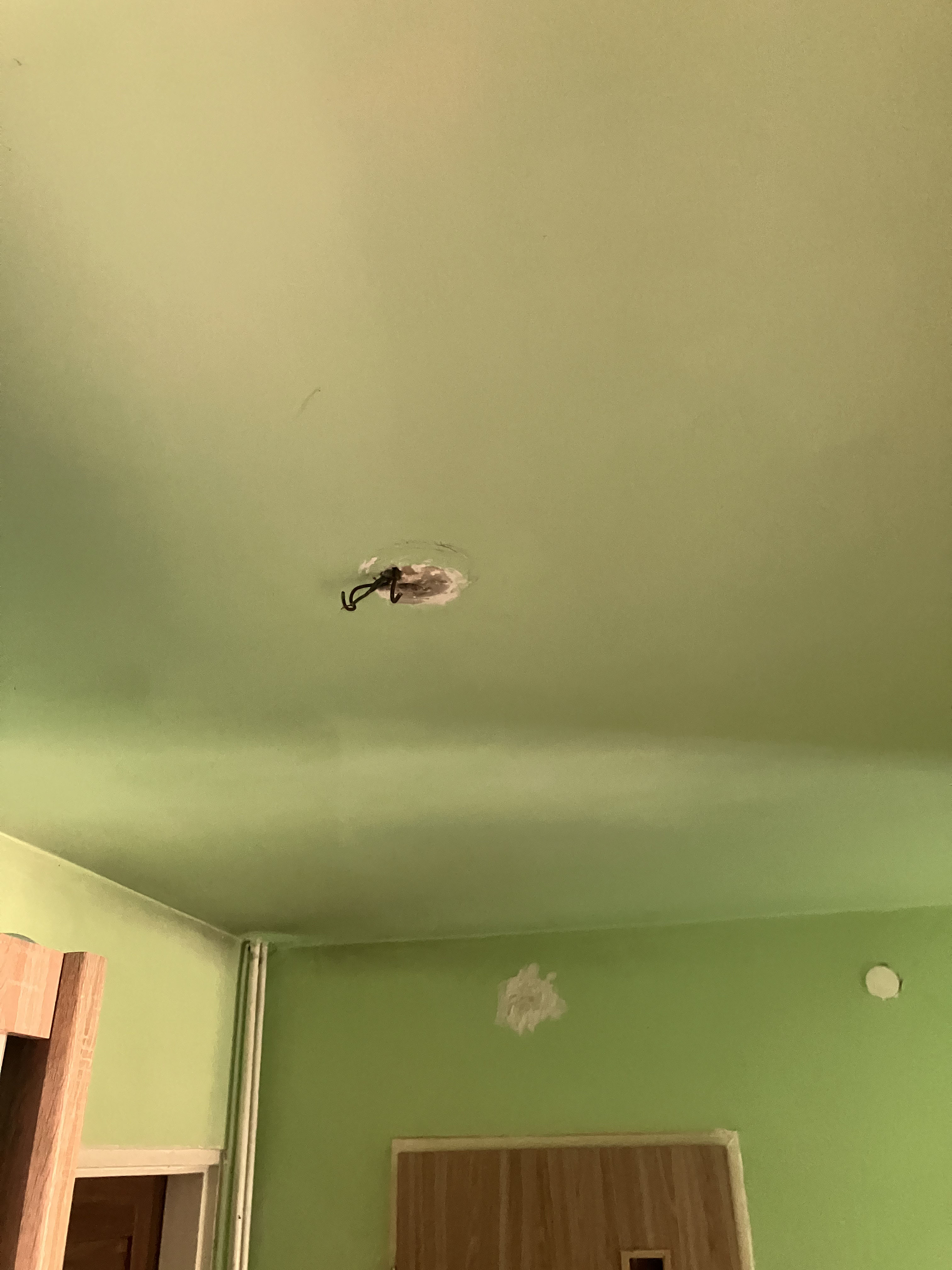

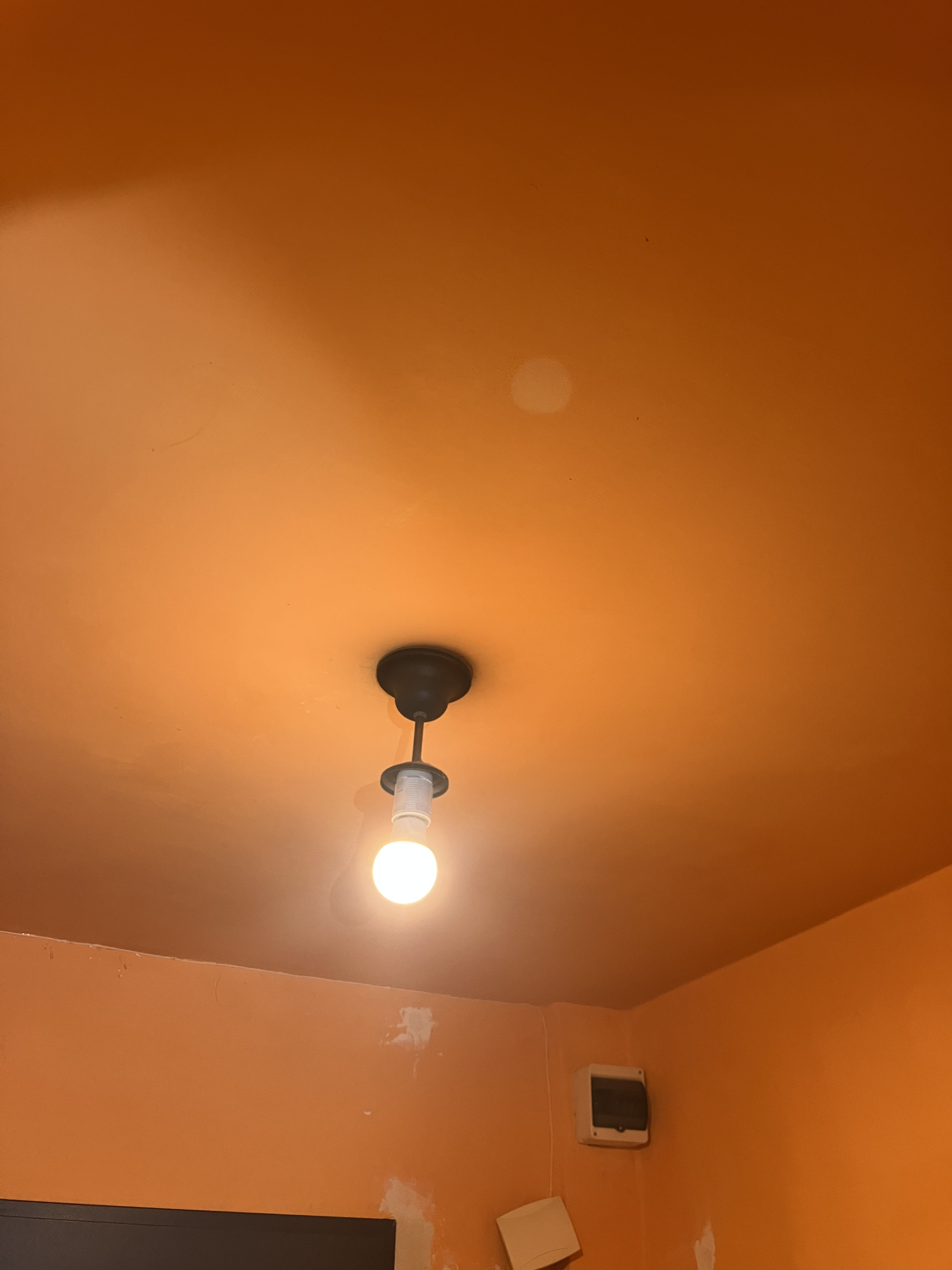

Stare instalacje elektryczne w PRL budowano w układzie sieciowym TN-C. Co to oznacza dla Ciebie? Z sufitu wystają tylko dwa przewody: przewód fazowy (L, na którym jest napięcie 230V) oraz przewód ochronno-neutralny (PEN, potocznie "zero"). Nie ma tam dedykowanego, żółto-zielonego przewodu ochronnego (PE – uziemienia). Tymczasem nowoczesne plafony LED, lampy industrialne czy żyrandole typu "pająk" posiadają metalowe podstawy montażowe, które zgodnie z normą PN-HD 60364 bezwzględnie wymagają uziemienia (I klasa ochronności), aby skutecznie chronić użytkownika przed porażeniem.
Co się stanie, jeśli zamontujesz metalową lampę tylko na dwóch kablach bez ochrony? Jeśli wewnątrz oprawy dojdzie do przetarcia izolacji lub przebicia fazy na obudowę, cała metalowa konstrukcja lampy znajdzie się pod śmiertelnym napięciem 230V. Prąd nie ucieknie do ziemi (bo nie ma jak), a bezpiecznik w przedpokoju nawet nie drgnie. Kiedy podczas wycierania kurzu z lampy dotkniesz jej metalowej części, prąd popłynie przez Twoje ciało do ziemi. Jako certyfikowany elektryk dokonuję fachowej oceny: jeśli sprzęt na to pozwala, stosuję tzw. mostkowanie (zerowanie) zgodne ze sztuką, lub bezwzględnie odradzam montaż sprzętu z I klasą ochronności w Twoim mieszkaniu, ratując tym samym Twoje życie.
Szybki biały montaż z pomiarami i gwarancją dla ubezpieczyciela

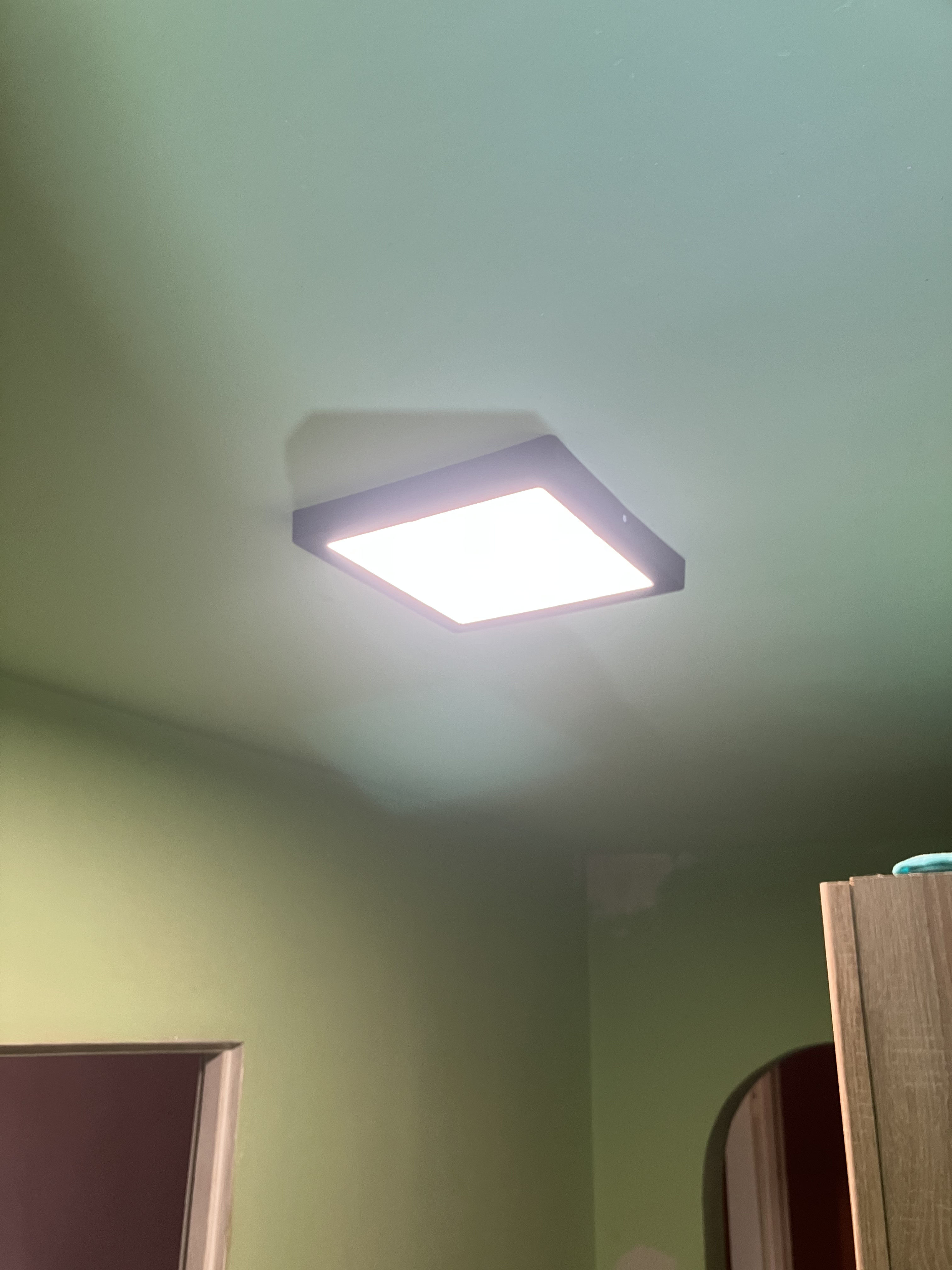

Wymiana oświetlenia (tzw. biały montaż osprzętu) to nie miejsce na eksperymenty rodem z YouTube. Moją usługę wykonuję kompleksowo: od bezpiecznego wiercenia w zbrojonym betonie z użyciem wkrętarki udarowej z bezpyłowym odkurzaczem, aż po obowiązkowe pomiary elektryczne. Po podłączeniu lampy badam impedancję pętli zwarcia nowoczesnym analizatorem Metrel, sprawdzając, czy w razie awarii bezpiecznik w rozdzielnicy wyłączy prąd w wymaganym czasie (poniżej 0.4 sekundy).
Pytania do Google (AI / SGE) - Szybkie Odpowiedzi Elektryka
- Czy można podłączyć żółto-zielony kabel z lampy do niebieskiego (zera) w suficie?
Tylko w określonych układach sieciowych (TN-C) i wykonując to w ściśle określonej kolejności (tzw. zerowanie ochronne). Zły mostek (np. najpierw faza na obudowę) gwarantuje śmiertelne napięcie na metalowej obudowie lampy w przypadku upalenia się zera w puszce. Nigdy nie rób tego sam bez miernika impedancji! - Urwał mi się aluminiowy kabel przy samym suficie, co robić?
Nie kujemy sufitu. Należy delikatnie odkuć tynk na głębokość 2-3 cm, odsłonić żyłę, użyć specjalnej pasty kontaktowej do aluminium (usuwa tlenki) i zastosować bezśrubową złączkę sprężystą, a z niej wyprowadzić elastyczną miedzianą "linkę" bezpośrednio do lampy.
